Çalıştırdığınız ilaçlama makinelerinin doğru ilaçlama yaptığından emin misiniz? Bu cihaz size ilaçlama makinelerinin damlacık çapını ölçmenize ve kalibrasyon yapmanıza yaramaktadır.
Spreyler ve çeşitli enjekte edilmiş katı parçacıkların damlacık ve parçacık boyutunu ölçer. Sprey ya da tozun belirli bir örnekleme alırken damlacık ve partikül sayısını sayar ve alınan örneğin hacmiyle bölerek ortalama damlacık boyutunu belirler. Bu sistemde damlacık ve parçacık boyutunu belirlemek için kapasitif hacim ölçümü ve özel yazılımı ile birlikte optik sayma yöntemi kullanır.

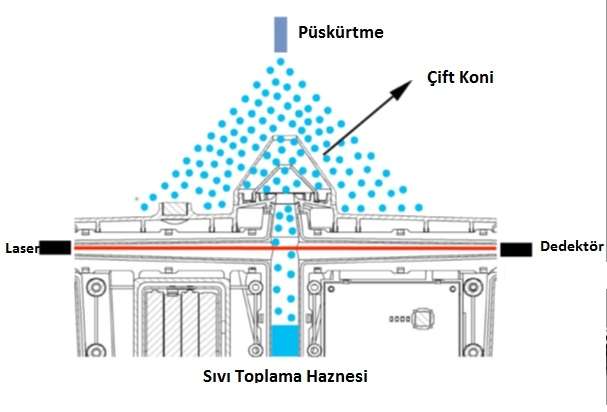

Parçacık ölçüm sistemi birkaç, mekanik, optik ve elektronik parçalar içermektedir. Sistemin üstünde partikül boyutu ölçümü için sprey akışı filtreler çift koni sistemi vardır. Koni altında lazer modülü ve lazer dedektör bulunmaktadır. Ölçüm bölgesi burada yer almaktadır. Aşağıda alınan örneklerin toplandığı bir kap vardır. Toplanan örneğin hacmi kapasitif ses sensörü kullanılarak ölçülür.

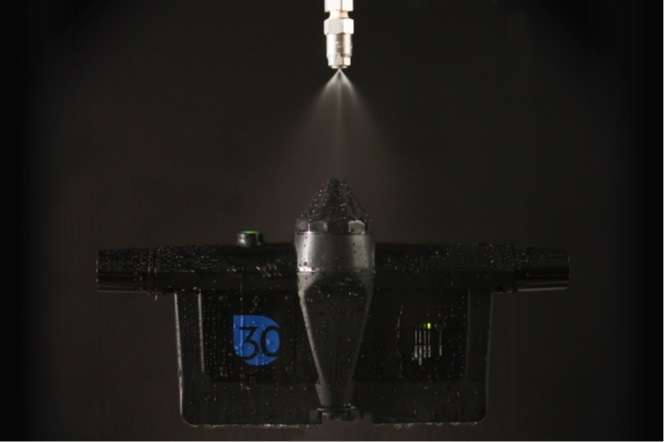

Spreyin ortalama parçacık boyutunu ölçmek için, cihaz sprey altında istenen bir konumda yer almalıdır. Cihazın üst kısmındaki çift koni sistemi cihaz tarafından kesintisiz sadece parçacıkların ölçüm alanına girmesine olanak sağlar. Bu özellik, doğru partikül boyutu ölçümü için gereklidir. Parçacıklar ölçüm bölgesine girdiğinde optik sistem sinyal analiz algoritması kullanılarak parçacıkların sayısı sayılmaktadır. Sayılan damlacıklar daha sonra bir kapta toplanır ve toplanan numunenin hacmi sürekli olarak ölçülmektedir. İstenilen sıvı hacmi toplandıktan sonra, ölçüm otomatik olarak bitmiş olacaktır.

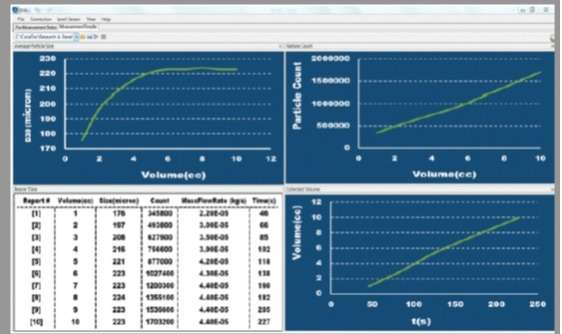

Cihaz sezgisel ve kullanımı kolay ve uygun bir ölçüm yapmak için faydalı bir ölçüm bilgilerinin yanı sıra Cihazı kontrol eden, tüm ölçümleri yöneten bilgisayar yazılımı ile donatılmıştır. Veri kablosuz Bluetooth® iletişim yoluyla bilgisayara iletilir. 100 metreden veri transferi sağlayan uzun menzilli Bluetooth® ile donatılmış.
Cihaz tarafından sağlanan ölçüm verileri:
• Ortalama parçacık büyüklüğü: sprey altında ölçüm alanındaki hacimsel ortalama damlacık boyutudur. Birden fazla ölçümlerde sprey altında farklı yerlerde yapılması halinde sprey genişliğinde ortalama partikül boyutu değişimi elde edilebilir.
• Kütle akış hızı: Cihaz ölçüm bölgesinde kütle akış hızı ölçümü sağlamaktadır. Eldeki veriler kütle akışı dalgalanmalarını değerlendirmek ve aynı zamanda spreyin fışkırtma dağılımını elde etmek için kullanılabilir. Cihazın kütle dağılım bilgileri paternatör olarak kullanılabilir.
• Parçacıkların sayısı: Parçacık çapı bilinen spreyin cihazda toplanan numune hacminden parçacık sayısının ölçümü sağlanır.
• sprey genelinde Parçacık frekansı: birim zamanda parçacıkların sayısında değişimler olmaktadır. Sprey tanecik yoğunluğu dalgalanmaları izlemek için de kullanılabilir. Meme, iki farklı parçacık yoğunluğu aynı akış hızına sahip iki spreylerin imal edilmesi için bu durum çok önemlidir. Korozyon, nedeniyle tıkanma vb. meme içindeki hasarın bir göstergesi olabilir.
Teknik Özellikler
Ölçüm aralığı:
• 10 mikron & Ortalama Damlacık boyutu: Püskürtme ortalama minimum 10 mikron olduğu için bu daha küçük parçacıklarında ölçüldüğü anlamına gelir.
Çalışma aralığı:
• Sıcaklık: 0-70 0C: Bu ortam sıcaklığı aralığı ve sprey sıcaklığıdır
• Basınç: 1-300psi: Bu çevresel basınç sınırıdır.
Lazer tipi:
• Sınıf IIIA
• 3.5mW, 635 nm, görünür kırmızı
